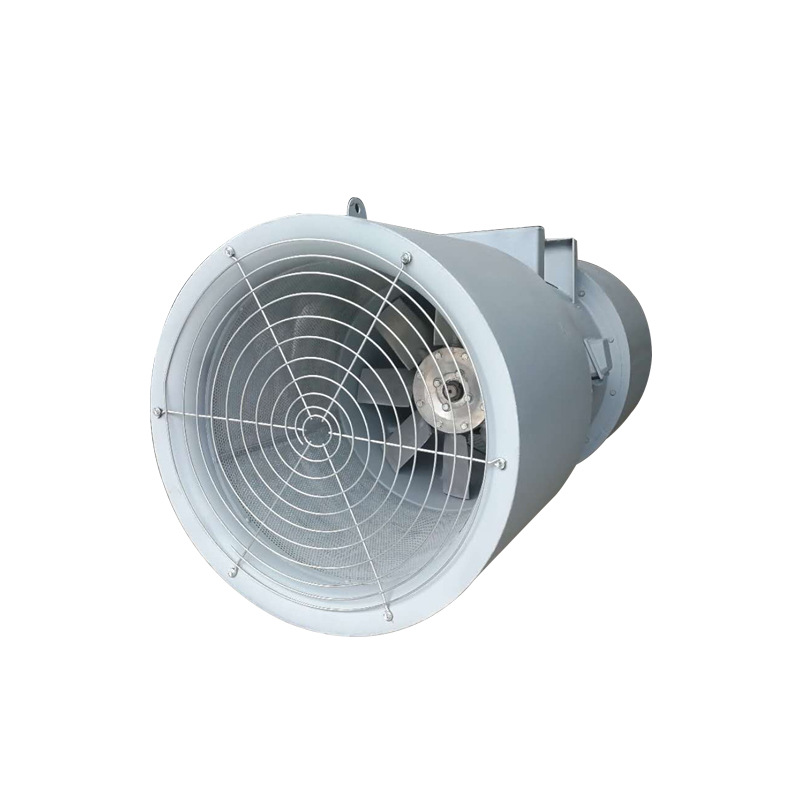

隧道風機的結構：

  隧道通風機是公路隧道縱向通風的主要設備，它在車輛在隧道內行駛時稀釋路面上的一氧化碳，二氧化碳，氮氧化物等有害氣體和煙道或粉塵等其他污染物。從隧道火災中清除煙霧，并將有害氣體和污染物的濃度降低到允許的濃度以下。隧道風機確保了在隧道內行駛時汽車的安全性和舒適性，并確保隧道維護人員在隧道內工作時可以達到規定的安全勞動和健康標準。電動機的上端設有接線盒，該接線盒與電源線和控制線相連，另一端設有整流尾蓋。隧道風機殼體為焊接結構，兩端設有加強法蘭，加強法蘭在輸入和輸出端與消聲器相連。消聲器位于外殼和噴嘴的中間，噴嘴構成風機整個流動通道的一部分。消聲器由內外兩個圓柱組成，并裝有吸音材料。隧道風機，電動機和消音器組件通過防震腳懸吊并安裝在隧道的上端

 隧道風機的安裝：

  立式隧道風機的安裝只能在三明治地板的施工完成后進行。臥式通風機的安裝應在民用基礎完工后進行。呼吸機的安裝底座應牢固，水平，安裝強度應符合要求。隧道風機通常是整個機器安裝的，風機的搬運應由專人指導并配備起重機。吊裝和搬運繩索應固定在風機槽鋼底座的特殊吊裝孔上。在安裝之前，應充分掌握?qǐng)D紙和設備安裝說明，并檢查風機的零件和附件，看它們是否完好。隧道風機的機殼，電機，葉片和葉輪是否因運輸碰撞而損壞；呼吸機部件的連接是否牢固。

  在安裝隧道風機之前，請確保風機銘牌上的L形箭頭指示的方向與葉輪的旋轉方向一致。安裝風機的彈簧減震器時，應在風機底座和減震器之間放置一塊厚度為10mm的200×200mm鋼板，并將鋼板固定在風機底座上。安裝彈簧減震器時，它應垂直于基礎并且不能傾斜，否則在啟動時風機會劇烈振動。

  還要調節彈簧減震器上的螺釘以使風機水平。隧道風機安裝到位后，應檢查風機的橫向和縱向傾斜度，且風機的橫向傾斜度不得超過0.2/1000；呼吸機的垂直傾斜度不得超過0.3/1000。

  安裝通風機后，可以手動旋轉通風機葉輪。葉輪的旋轉應平穩，無摩擦和粘連。為了防止隧道風機的振動影響風管，使用200mm長的柔性不燃材料連接風管和通風機。隧道風機入口和出口的尺寸與風管的管道直徑相同。
